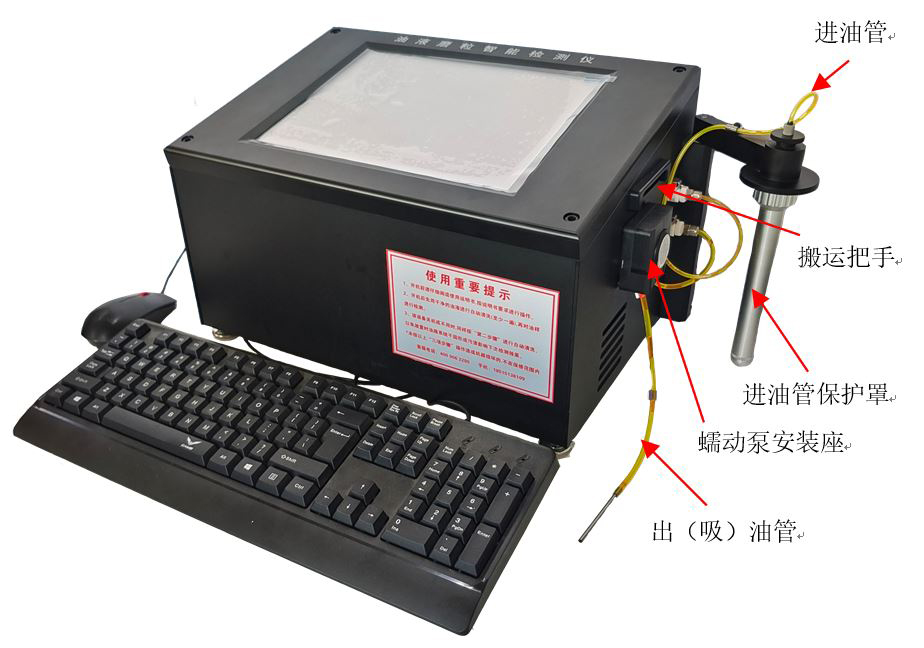

油液磨粒智能检测仪


项目概述

滑油磨粒检测仪（EIDCS-1A）适用于精度高、取液量大、检测频繁的工作状态。该产品在东海舰队东海舰队（岱山）机场、东海舰队（奔牛）机场针对各种发动机的油液进行了现场演示验证工作。该产品相关功能得到了有效验证。通过验证证实该设备拥有智能化程度高、内置标准计算精准、操作简单方便、便于数据储存等优点，详见试用报告。

北京空航航空科技有限公司在航空工业系统有多年的技术积累，尤其在航空发动机领域聚集了很多专家以及技术资源，对航空发动机的各个型号非常熟悉，对发动机系统的测试维护保障也非常清楚，研发了很多与发动机检测有关的专用设备，目前已经为空军和海军交付了100余套油液磨粒智能检测仪，型号为“EIDCS-1A”油液磨粒智能检测仪，部队的叫法比较多（滑油磨粒分析仪、大磨粒分析仪、大磨粒分析仪、自动磨粒分析检测仪、自动磨粒检测仪）等，其用于各种航空军用发动机，对发动机故障诊断及滑油污染度、磨粒、颗粒进行十分有效的检测设备。目前空军已配备几百套设备。海军已配备几十套设备。该设备的智能操控软件和功能模块也是独一无二的，用于对发动机滑油进行监测。

它对发动机状态监控尤为重要，其重要是不可替代，因此下达了《技术通报》。

性能特点

1、油液磨粒智能检测仪的主要性能参数为：

a.单次油样进样量＜10毫升，检测时间≤3分钟；

b.实时捕捉磨粒图像：可以根据流速的大小，自动调节和设定采集频率，采集频率为33f/ps，对所采集的磨粒图像可进行自动存贮；

c.磨粒识别：将长轴尺寸大于10微米的所有颗粒，进行自动识别为切削磨粒、滑动磨粒、疲劳磨粒和非金属颗粒；

d.颗粒污染度检测：对等效圆直径大于4微米的颗粒进行计数，并计算尺寸和浓度分步，按照GJB-420A-96、GJB-420A-87、NAS1638和ГОСТ17216标准分别给出污染度等级；

e.专家系统：设备集成了自主研发的专家系统软件，生成数据包可与滑油光谱分析监控使用同一种专家系统软件判别，方便数据的保存、分析。并具有图像采集分析、故障诊断、趋势分析和数据管理等功能。

2、寿命：使用寿命不小于10年，贮存期3年，视情维护；

3、接口要求：USB接口4个，VGA接口1个，LAN接口1个；

4、外形尺寸：400mm×270mm×260mm；

5、重量：16kg；

6、电源特性要求：能够在交流（110～250） V/50 HZ供电电源条件下正常工作；

7、自动进样，自动清洗，自动识别非金属颗粒及纤维。

工作原理

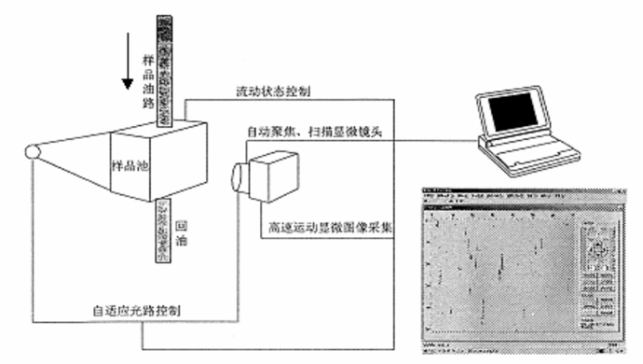

在流体通道中，油液在自动控制的蠕动泵驱动下通过光学精密样品池，样品池安装在透反射光路照明系统中。由计算机控制自动聚焦与断层扫描的长焦显微光学镜头，对流过样品池的油液中颗粒进行实时动态成像。流体中颗粒物经放大成像后，通过高速CCD获取图像信号，经图像采集卡（A/D）后，送入计算机进行处理。计算机系统将采集的颗粒图像通过软件分析，对颗粒的形貌特征进行识别，判断磨粒类型、数量和油液污染度，实现发动机系统的磨损状态监控、故障趋势分析和专家诊断。
