直升机吊装机构
使用范围
为满足提升机项目起重电机系统的需要而设计的。
技术数据
技术方案涉及到：
1、一种带编码器的无刷直流电机； 2、带有状态开关的静电制动器； 3、摆线齿轮箱； 4、电子控制装置

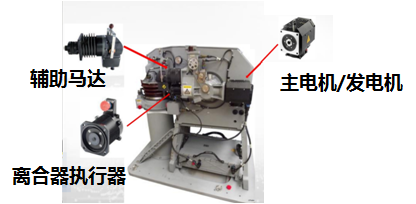

离合器执行器 | 主电机/发电机 | 辅助马达 |
直流马达 | 直流马达 | 交流电机 |
嵌入式电子 | 电源200V ～ 400Hz | DALHANDER绕组 |
霍尔效应传感器 | 集成解析器 | 变速箱比1 / 2.6 |
滚珠丝杠直驱变速箱 | 周转齿轮比1/3 | 故障安全制动器（无电流） |
电源24 VDC-1A | 飞轮 | 电源200V～400Hz |
行程8.6毫米 | 2000rpm～8.6N.m～1.8kW | 4000rpm～4.5 N.m～1.9kW |
力1000 N | 4400rpm～2.2N.m～1kW | 1800rpm～4.5N.m 0.9kW |
全行程持续时间0.5秒 | 扭矩（静态转子）= 20N.m | 115×229×267（毫米） |
76x76x93毫米 | 108×108×193（毫米） | 6.1公斤 |
1.1公斤 | 4.9公斤 |
