装甲装备蓄电池原位充放电与在线检测系统

概述

       装甲装备蓄电池原位充放电与在线监测系统主要配备于装备车库，用于陆军装甲底盘装备在车库停放时，在不拆卸蓄电池的条件下，对装备蓄电池组进行自动充电和状态监测，能够满足开口式和阀控式蓄电池充电要求。要求整套系统操作方便、运行平稳、使用可靠，能够保障蓄电池组达到良好状态。每套系统由管理系统1 套、控制主机1 台、充电设备3 套和附件1 套（含各类连接线、插头、转换器、线缆收线器等，附件数量应能保障整套系统正常连接和运行）及随装资料组成。
整个系统主要分为充电设备和控制主机两大部分。充电设备整体按照单元化设计，分为整流单元、控制单元、直流单元，便于更换；整流单元满足最大输出100A 电流的需求，并可满足12-30V 电池充电需要，电压范围宽；控制单元通过整流单元传递过来的电池信息，在电池充电过程中实时监测充电参数和电池参数，调节整流单元输出电压和电流为电池快速安全地充电，实时显示充电和电池信息，并上传至控制主机。

结构原理

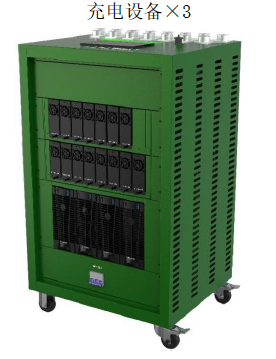

       装甲装备蓄电池原位充放电与在线监测系统由1 台控制主机、3 台充电设备和电池充电相关连接附件组成。整个系统分为充电设备和控制主机两部分。单台充电设备通过整流模块和充电模块级联架构，将380V 交流输入转换为15 路DC12-30V 直流充电分路，通过充电线缆连接到电池端，实现电池充电。

       充电设备既可单独工作，又可通过网线连接控制主机进行远端充电控制；使用控制主机远端控制时，充电设备既可自动匹配电池参数充电，又可以通过后台下发充电参数。充电设备实时监测各支路电池组的电压、电流、内阻、容量等参数信息，监控电池组的接入状态和充电状态；通过数据分析，智能控制充电设备的工作状态。后台可通过充电曲线判定当前电池异常情况。各支路电池组一次性接入后无需人工调整，系统自动完成充电、监测过程。充电时，充电设备根据电池的技术状态自动匹配充电参数，无需人工设置参数或调整充电机部件。系统具有反接、过压、欠压、过流、过温保护等功能，具有故障报警、实时显示及历史查询功能。

主要功能

       装甲装备蓄电池原位充放电与在线监测系统主要配备于装备车库，用于陆军装甲底盘装备在车库停放时，在不拆卸蓄电池的条件下，对装备蓄电池组进行自动充电和状态监测，能够满足开口式和阀控式蓄电池充电要求。

技术指标

1）外形尺寸：
a.充电设备≤570×476×973mm
b.控制主机≤402×331×131mm
2）重量：
a.充电设备≤70.5kg
b.控制主机≤9.0kg
3）输入电压AC323V~456V/50Hz（AC380V＋20%，－15%/50Hz）
4）充电模式：智能充电（充电时，无需人工设定参数或调整充电机部件）
5）系统监控参数电压、电流、内阻、容量、温度均被监控
6）充电电池温升温升≤5.95℃（蓄电池外壳）（常温条件下）
7）充电效果蓄电池放电容量≥112.04Ah
8）显示方式：本地显示为HMI 人机界面，远程显示为液晶显示屏
9）报警保护功能：系统具有反接、过压、欠压、过流、过温保护功能，具有实时报警功能。
10储存温度-43℃～+70℃
